Lipo pil paketi nasıl oluşturulur?

Drone'ların Güç Kalbi: Lityum Polimer Pil Paketlerinin Arkasındaki Sanatsallığı Ortaya Çıkarıyoruz

Montajdrone piliPack, zorluklar ve ödüllerle dolu bir beceridir. Dayanıklılığı ve gücü tamamen özelleştirmenize olanak sağlamakla kalmaz, aynı zamanda dronun enerji çekirdeğine ilişkin derinlemesine bilgi sağlar. Ancak bu basit bir lehimleme oyunundan çok uzaktır; elektronik bilgi, el becerisi ve güvenlik bilincini dengeleyen hassas bir sanattır. Bu makale sizi drone LiPo pil paketi yapımı dünyasına sistematik olarak yönlendirecektir.

I. Temel Prensipler: Neden Seri ve Paralel Bağlantılar?

Konuya dalmadan önce pil paketlerinin temel elektrik mimarisini kavrayın. İki yöntemle farklı hedeflere ulaşıyoruz:

Seri Bağlantı: Gerilimi Artırır

Yöntem: Bir hücrenin pozitif terminalini bir sonraki hücrenin negatif terminaline bağlayın.

Etkisi: Kapasite değişmeden kalırken voltaj artar.

Drone Uygulaması: Güç sistemindeki daha yüksek voltaj, eşdeğer güç çıkışında çekilen akımı azaltır, verimliliği artırır ve daha hızlı güç tepkisi sağlar. Yaygın 3S piller yaklaşık 11,1V sağlarken, 6S piller yaklaşık 22,2V sağlar.

Paralel Bağlantı: Kapasiteyi Artırma

Yöntem: Tüm hücrelerin pozitif terminallerini birbirine, negatif terminallerini birbirine bağlayın.

Etkisi: Gerilim değişmeden kalırken kapasite artar.

Drone Uygulaması: Uçuş süresini doğrudan uzatır. Örneğin, iki adet 2000 mAh hücrenin paralel bağlanması, tek bir hücrenin voltajını korurken toplam 4000 mAh kapasite sağlar.

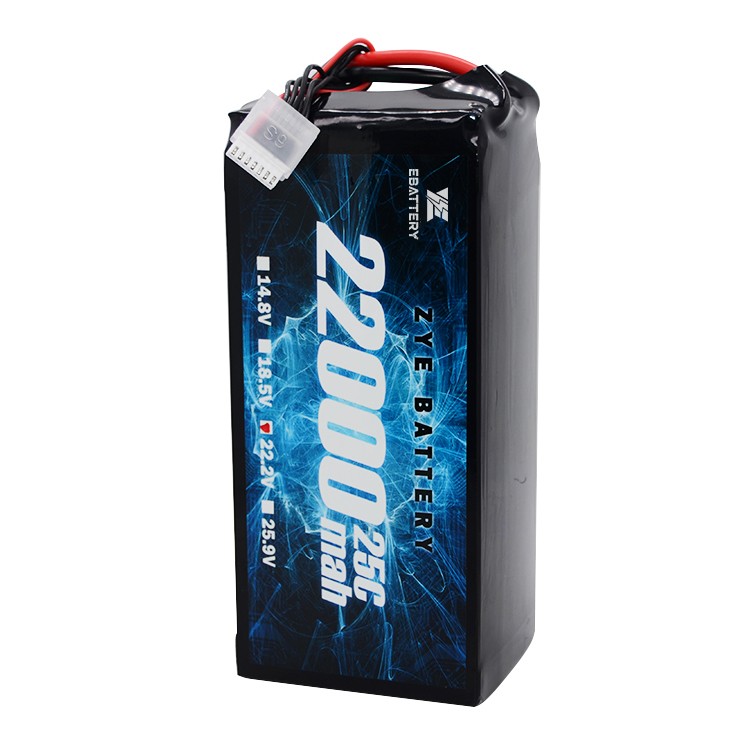

Çoğu drone pili “seri-paralel” bir yapıya sahiptir.

Örnek: "6S2P", yüksek voltaj için seri olarak bağlanan 6 hücre grubundan oluşur; her grup, artırılmış kapasite için paralel olarak bağlanan 2 hücreden oluşur.

II. Pil Paketlerinin Dört Temel Unsuru

Hücreler: Kalite esastır. Her zaman tutarlı özelliklere sahip saygın markaların güç hücrelerini seçin.

Tutarlılık, kapasiteyi, iç direnci ve kendi kendine deşarj oranını kapsayan paket montajının yaşam çizgisidir. Aynı üretim partisinden yeni hücreler tercih edilir.

Nikel Bağları: Hücreler arasındaki “iletken köprüler”. Pilin maksimum sürekli akımına göre uygun malzemeyi, genişliği ve kalınlığı seçin. Yetersiz kesit alanı aşırı ısınmaya neden olur ve güvenlik riskleri oluşturur.

Pil Yönetim Sistemi (BMS): Pil takımının “akıllı beyni”.

Muhafaza ve Kablolama:

Teller: Ana deşarj kabloları (örneğin XT60, XT90 konnektörleri) yüksek akımları kaldırabilecek kadar sağlam (örneğin 12AWG silikon tel) olmalıdır.

Dengeleme Başlığı: BMS'ye veya dengeleme şarj cihazına bağlanmak için kullanılır; hücre sayısına (S) karşılık gelmelidir.

Muhafaza: Isıyla daralan boru veya sert muhafaza yalıtım, nem koruması ve fiziksel koruma sağlar.

III. Pratik Adımlar: Sıfırdan Komple Bir Sistem Oluşturmak

Hazırlık:

Temel Aletler: Nokta kaynak makinesi, multimetre, ısıya dayanıklı eldivenler, koruyucu gözlükler.

Çalışma Ortamı: Yanıcı maddelerden arındırılmış, iyi havalandırılmış alan; çalışma yüzeyi anti-statik bir paspasla kaplanmıştır.

1. Adım: Sıralama ve Test Etme

Bir kapasite test cihazı ve dahili direnç ölçer kullanarak tüm hücreleri test edin ve sıralayın. Her paralel veya seri gruptaki hücrelerin parametrelerinin mümkün olduğunca tutarlı olduğundan emin olun. Bu, daha sonra etkili BMS dengelemenin temelini oluşturur.

Adım 2: Planlama ve Yerleşim

Hedef yapılandırmanıza göre fiziksel hücre düzenini planlayın. Kısa devreleri önlemek için hücreleri yalıtım ara parçalarıyla yalıtın.

Adım 3: Punta Kaynak Bağlantıları

Paralel Grup Kaynağı: Öncelikle paralel bağlanacak hücreleri nikel şeritler kullanarak kaynak yapın. Bağlantının güvenli olduğundan ve direncin düşük olduğundan emin olun.

Seri Bağlantı: Paralel gruplara tek bir ünite gibi davranın. Daha sonra bunları nikel şeritler kullanarak seri olarak bağlayın, pozitif ve negatif terminalleri birleştirerek tam "hücre dizileri" oluşturun.

Ana Örnekleme Hatlarının Kaynaklanması: BMS voltaj örnekleme şerit kablolarını her hücre dizisinin pozitif ve negatif terminallerine kaynaklayın.

Adım 4: BMS Kurulumu ve Son Kaynak

BMS'yi belirlenen konumda sabitleyin.

Öncelikle numune alma şerit kablosunu BMS'ye takın. Her hücre dizisi için doğru voltajı doğrulamak için bir multimetre kullanın.

Onaylandıktan sonra ana deşarj kablosunun pozitif (P+) ve negatif (P-) terminallerini BMS'deki ilgili portlara kaynaklayın.

Adım 5: Yalıtım ve Kapsülleme

Dahili kısa devreleri önlemek için hücre düzeneğini kraft kağıt veya epoksi levha gibi yalıtım malzemeleriyle sarın.

Isıyla büzüşen boruyu düzeneğin üzerine kaydırın ve pil paketi çevresinde sıkı bir yalıtım oluşturmak için bir ısı tabancasıyla eşit şekilde ısıtın.

Dengeleme konnektörünü ve ana deşarj konnektörünü takın.

Adım 6: İlk Etkinleştirme ve Test

Birleştirilmiş pil takımını dengeleme şarj cihazına bağlayın ve ilk şarjı düşük bir akımda (örn. 0,5C) gerçekleştirin.

Uygun BMS dengeleme fonksiyonunu doğrulamak için her bir hücrenin voltajını sürekli olarak izleyin.

Şarj işlemi tamamlandıktan sonra paketi birkaç saat dinlendirin. Anormal voltaj düşüşlerinin olmadığını doğrulamak için voltajları yeniden kontrol edin.

IV. Güvenlik Yönergeleri

Her zaman koruyucu gözlük takın: Herhangi bir işlem sırasında gözlerinizi kazara kısa devrelerden kaynaklanan arklardan veya patlamalardan koruyun.

Fiziksel delinmeleri önleyin: Hücreleri yumurtaymış gibi çok dikkatli kullanın.

Patlamaya Dayanıklı Torbalar Kullanın: İlk test ve şarj işlemi, patlamaya dayanıklı torbaların içinde gerçekleştirilmelidir.

Aletleri Yalıtın: Pozitif ve negatif terminallerle aynı anda teması önlemek için tüm metal alet saplarının yalıtıldığından emin olun.

V. Gelecekteki Trendler: LiPo Pil Paketleri için Yükseltme Yönergeleri

Şu anda,drone LiPo pilpaketler “yüksek enerji yoğunluğu + akıllı işlevsellik”e doğru evriliyor: Yarı katı LiPo hücreleri, 400Wh/kg enerji yoğunluklarına (geleneksel hücrelere göre %50 artış) ulaşarak gelecekte “aynı ağırlıkta iki kat dayanıklılık” sağlıyor. Akıllı BMS sistemleri, sıcaklık uyarılarını ve hücre sağlığı izlemeyi içerecek ve güvenlik risklerini daha da azaltmak için uygulamalar aracılığıyla gerçek zamanlı pil durumu geri bildirimi sağlayacak.
